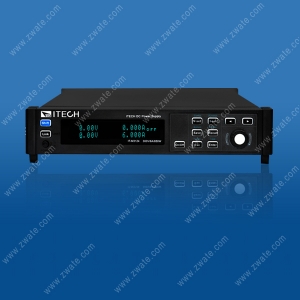

艾德克斯灵巧型宽量程直流电源IT-M3100系列概述

IT-M3100不单是在产品的技术上创新，更是从行业应用的角度切入提供完整的创新解决方案，突破传统桎梏。在仅½1U的Mini体积里，不但可以输出高功率，同时具备高性能和多功能，并且可以进行灵活的组合搭配。支持主从并联模式，全系列机型不仅仅可通过巧妙设计”leg”插接来实现多台迭加并联，而且搭配上架安装套件可达到用户的使用需求。这一系列的推出可帮助工程师更方便更快速、准确的创造和实现测试技术进步。

IT-M3100系列由12个型号组成，提供6种电压,更可以通过组合搭配, 实现多种输出功率。其拥有灵活的模组式架构，独立的多通道设计，支持同步运行功能，用户可依据待测物的测试需求任意配置每一个通道，最多可达16*16通道，满足客制化需求。具有广阔的工程实用价值，适合研发、设计验证和自动测试系统等多种应用场合。

½ 1U Mini体积

IT-M3100系列电源拥有½ 1U的Mini体积，小小的机身里最大可提供850W功率输出，不但具备高功率密度，同时也拥有高分辨率、高精度和高稳定性等特性。输出电压可达600V，输出电流可达100A。电压与电流的输出受极限功率的控制，减少输出电流可获得更高的电压，或通过减少输出电压可以获得更大的输出电流，一台机器可涵盖广范围的应用需求。

CC&CV优先权功能

IT-M3100系列延续艾德克斯的CC/CV优先权概念，可帮助用户解决长期测试应用中的各种严苛问题，使需求电源高速或者无过冲等应用，变得更加灵活。用户可以选择CV优先模式，获取较快的电压爬升速度，以便针对需要电压高速的测试场景；也可以选择CC优先模式，输出电流无过冲，用来测试恒流工作特性的待测物。适用于诸如激光器测试、集成电路的测试、充放电测试、军用和汽车电子的电源瞬变仿真和表征等。

同步运行（Link）

IT-M3100组成多通道电源系统后，可以配置同步功能，用户可以根据自身测试需求设置On/Off、Track、Duplicate三种同步模式。不但多台电源之间，可以输出On/Off同步、Save/Recall功能同步，设置优先模式同步、电压/电流上升/下降设置值同步以及Protect 菜单功能同步，还可设置多台电源之间的电压设置值成比例关系变化。

多通道独立控制，可达256通道

IT-M3100系列具备独立多通道的设计架构， 16台IT-M3100组成多通道电源系统后，每台仪器界面会显示通道号。将其中一台电源的通讯接口与PC 端连接，可在上位机软件中独立控制系统中的每台电源，每个通道可完全独立操作。IT-M3100系列可达16*16通道，1个37U机柜内就可达64通道，透过并联功能可支持多种不同功率的待测物测试，并且使用户的使用更为弹性，设备的使用率大幅提高。

电池充电功能

IT-M3100系列具有电池充电功能，可对电池进行充电测试。用户通过面板就可自行设置电池四种测试关断条件：关断电压、关断电流、关断容量和充电时间。当四者中任意一种条件满足时，即会自动中断测试。测试过程中可观测电池的电压、充电时间和已充电容量。同时，IT9000上位机软件配置看门狗功能，为用户提供更可靠更安全的自动化测试方案。

艾德克斯灵巧型宽量程直流电源IT-M3100系列特点

★ 仅½ 1U的Mini体积，高功率密度
★ 上升/下降时间可调, 满足各种应用场合
★ 高速测量，高达10次/s的更新速率
★ 多达100步的LIST功能，可以提供各种动态波形
★ CC/CV优先权设置功能
★ 单一控制并联、串联运行，满足客户更大电流、电压输出要求
★ 多通道独立控制，一个通讯卡即可控制多达16个通道，最多可达256通道
★ 支持各个通道不同时序的输出，可以同步或者延迟输出，支持电压不同比例的输出
★ 支持TRACE功能，能够实时绘出电压电流波形（需上位机支持）
★ 电池充电测试功能
★ 提供软件看门狗功能，提供更可靠更安全的电池自动化测试方案
★ 提供欠压，欠流，过压，过流，过功率，过温等多种保护功能，使测试变得更加安全
★ 提供自锁功能，当设备自锁时，设备将无法输出
★ 支持CANOPEN ,LXI，SCPI等多种通讯协议
★ 五种选配卡，提供RS232、CAN、LAN、GPIB、USB_TMC、USB_VCP、RS485、外部模拟量和IO等多种通讯方式
